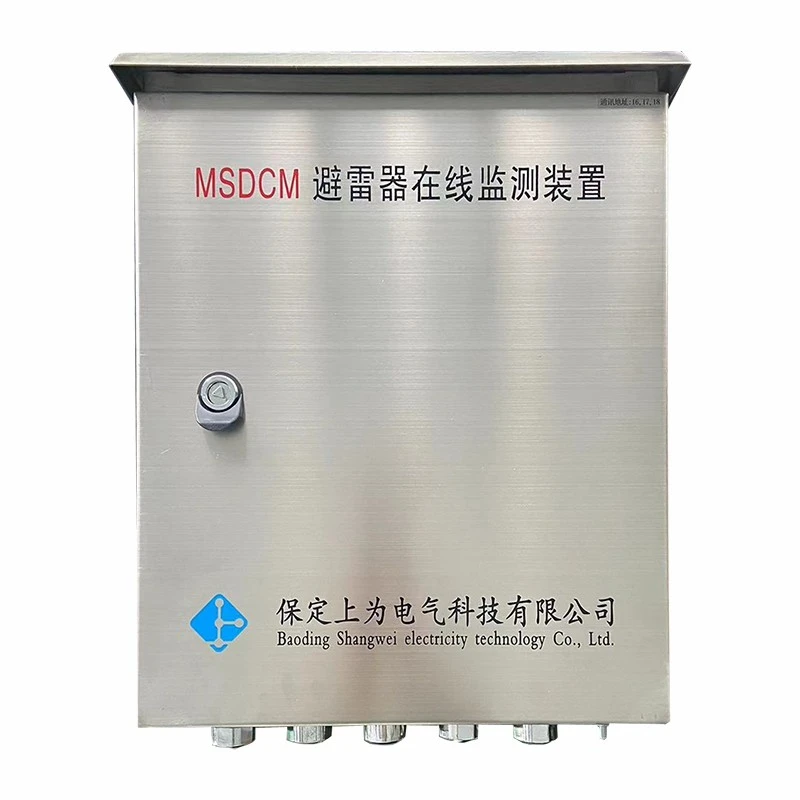

Popis produktov
nášmonitorovací systém zvodičov prepätiameria prúd zvodiča spolu s-veľkosťou napätia zbernice, frekvenciou a harmonickým obsahom. Miestne hodnoty teploty a vlhkosti poskytujú prevádzkový kontext pre-aktuálny trend úniku.
Technický princíp
Systém meria zvodový prúd a systémové napätie synchrónne. Harmonické a fázové výpočty oddeľujú odporovú zložku od celkového zvodového prúdu, zatiaľ čo počítadlo výbojov zaznamenáva bleskové udalosti a časové značky pre trend izolácie-.
Vlastnosti produktu
Systém monitorovania zvodičov prepätia kombinuje zvodový prúd zvodiča s referenciou napätia synchronizovanej zbernice-. Harmonické údaje a údaje o počte úderov-poskytujú viac kontextu ako samotný celkový prúd. Osemdesiat lokálnych modulov podporuje viac{4}}poliarové pokrytie zvodičmi. Voliteľné intervaly vzorkovania vyvažujú detail trendu a komunikačnú záťaž.
Prevádzkové podmienky
Výrobok musí byť inštalovaný a prevádzkovaný v rámci hodnôt uvedených v technických parametroch. Kľúčové požiadavky na lokalitu zahŕňajú: frekvenciu a harmonický obsah. Miestna teplota a vlhkosť. Udržujte miesto inštalácie čisté, primerane vetrané, bez korozívnych plynov a silných vibrácií a zabezpečte špecifikované uzemnenie, vzdialenosť a kvalitu napájania.
Parametre produktu
|
Parameter |
Podrobnosti |
|
Aktuálny rozsah / presnosť |
0,05-650 mA; ±1 % |
|
Rozsah napätia a presnosť zbernice- |
35-1000 kV; 0,5 % |
|
Harmonické napätie |
3., 5., 7. a 9.; ± 2 % |
|
Frekvenčný rozsah / presnosť |
45-65 Hz; ±0,001 Hz |
|
Počítadlo vybíjania |
0-255 |
|
Teplota / vlhkosť |
-20 stupňov až +80 stupňov / 0-100 %; ±0,5% / ±3% |
|
Kapacita miestneho-modulu |
80 |
|
Interval odberu vzoriek |
Predvolená 1 h; minimálne 5 min |
|
Výkon / spotreba |
AC 220 V ±10 %, 50 Hz;<5 W |
|
Komunikácia |
CAN<500 kbit/s; RS485 ≤2400 bit/s |
Výhody produktu
- Themonitorovací systém zvodičov prepätiakombinuje zvodový prúd zvodiča s referenciou napätia synchronizovanej zbernice-.
- Harmonické údaje a údaje o počte{0}}stávok poskytujú viac kontextu než samotný celkový prúd.
- Osemdesiat lokálnych modulov podporuje pokrytie viac{0}}polových zvodičov.
- Voliteľné intervaly vzorkovania vyvažujú detail trendu a komunikačnú záťaž.
Hlavné aplikácie
Themonitorovací systém zvodičov prepätiapoužíva sa v kovových-oxidových zvodičoch prepätia v rozvodniach, elektrárňach a priemyselných vysokonapäťových dvoroch.
Podporuje{0}}aktuálne trendy v oblasti únikov, počítanie{1}}udalostí prepúšťania a kontrolu údržby.
Systém dokáže monitorovať zvodiče v niekoľkých napäťových úrovniach a poliach.
Komponenty
|
Časť |
Funkcia |
|
Modul blokovacieho prúdu |
Meria zvodový prúd a počíta udalosti výboja. |
|

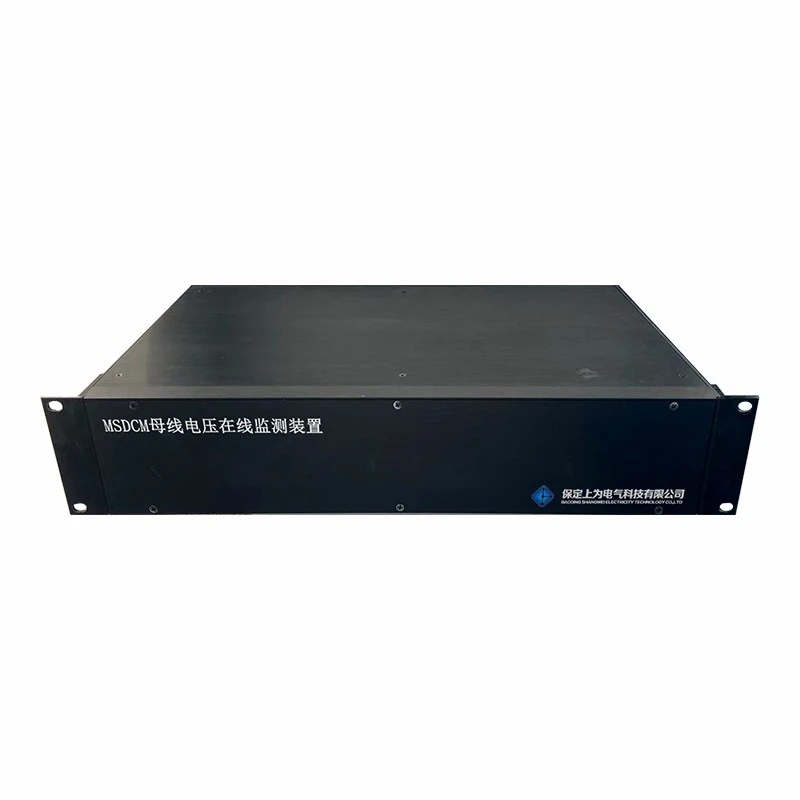

Bus{0}}napäťový modul |
Poskytuje veľkosť napätia, fázu, frekvenciu a harmonické. |
|
Monitorovanie IED |
Zhromažďuje, ukladá, vyhodnocuje a komunikuje všetky údaje modulu. |
|
Environmentálny senzor |
Pridáva do trendu kontext teploty a vlhkosti. |
FAQ
Otázka: Aké informácie sú potrebné na výber modelu?
Odpoveď: Uveďte počet zvodičov, úrovne napätia, veľkosti uzemňovacích{0}}zvodov,{1}}zdroj napätia zbernice a interval vzorkovania.
Otázka: Čo je potrebné skontrolovať pred inštaláciou?
Odpoveď: Skontrolujte aktuálnu-orientáciu modulu, kontinuitu uzemnenia, napäťovú{1}}referenčnú kabeláž, tienenie a umiestnenie-senzora prostredia.
Otázka: Ako je možné integrovať zariadenie alebo systém?
A: Linky CAN a RS485 spájajú lokálne moduly a monitorovacie IED v rámci nakonfigurovanej architektúry.
Otázka: Ktoré možnosti by sa mali pred výrobou potvrdiť?
Odpoveď: Potvrďte množstvo modulu, apertúry snímača, napäťové kanály, skrinku, bránu protokolu a prahové hodnoty alarmu.
