Popis produktov

nášmonitorovanie stavu ističasynchronizuje prúd otváracej a zatváracej cievky, prúd motora, polohu, dráhu a vibrácie. Uchováva aspoň posledných šesťdesiat{1}}štyri prevádzkových kriviek na porovnanie.

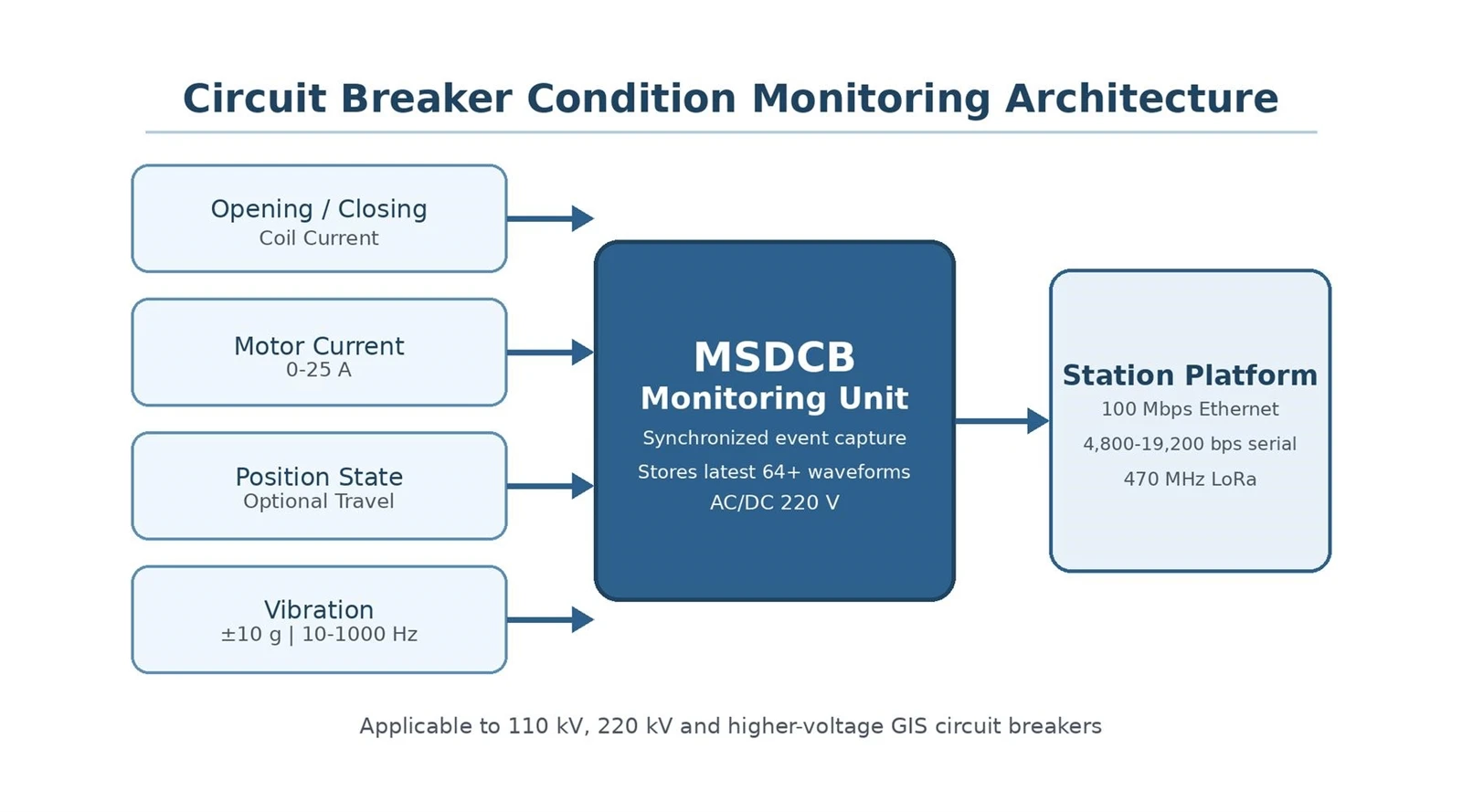

Technický princíp

Počas každej operácie sa zachytávajú signály prúdu, pohybu, vibrácií, cievky a pomocných kontaktov-. Systém zarovná tieto priebehy v čase a vypočíta prevádzkový čas, rýchlosť, zdvih, synchronizáciu, správanie cievky a charakteristiky mechanizmu na posúdenie stavu.

Vlastnosti produktu

Monitorovanie stavu ističa zosúlaďuje údaje o cievke, motore, dráhe, stave a vibráciách na jednej časovej osi udalosti. Uložené prevádzkové krivky podporujú porovnanie vznikajúcich mechanických zmien. Voliteľné meranie dráhy rozširuje analýzu za aktuálny a kontaktný stav. Ethernetové, sériové a LoRa voľby riešia rôzne rozloženia skríň a dvora.

Prevádzkové podmienky

Výrobok musí byť inštalovaný a prevádzkovaný v rámci hodnôt uvedených v technických parametroch. Kľúčové požiadavky na lokalitu zahŕňajú: nadmorskú výšku 5000 m alebo menej; napájací zdroj.. Udržujte oblasť inštalácie čistú, primerane vetranú, bez korozívnych plynov a silných vibrácií a zabezpečte špecifikované uzemnenie, vzdialenosť a kvalitu napájania.

Parametre produktu

Parameter	Podrobnosti
Použiteľné napätie	110 kV, 220 kV a vyššie
Ukladanie priebehu	Najmenej posledných 64 priebehov
Otvorený/zatvorený prúd	10 kS/s; 0-25 A; 1%
Prúd motora	500-2000 S/s; 0-25 A; 1%
Časovanie stavu-pozície	1 ms
Voliteľné meranie dojazdu	10 kS/s; 0,1 %
Vibrácie	±10 g; 10-1000 Hz
Komunikácia	100 Mbps Ethernet; sériový 4800-19200; 470 MHz LoRa
Napájanie	AC/DC 220 V; 80 – 115 %
Životné prostredie	-40 stupňov až +70 stupňov ; nadmorská výška Menšia alebo rovná 5000 m

Výhody produktu

Themonitorovanie stavu ističazarovná dáta cievky, motora, dráhy, stavu a vibrácií na jednej časovej osi udalosti.
Uložené prevádzkové krivky podporujú porovnanie vznikajúcich mechanických zmien.
Voliteľné meranie dráhy rozširuje analýzu za aktuálny a kontaktný stav.
Ethernetové, sériové a LoRa voľby riešia rôzne rozloženia skríň a dvora.

Hlavné aplikácie

Themonitorovanie stavu ističasa používa pre ističe GIS na napäťových úrovniach 110 kV, 220 kV a vyšších.

Podporuje kontrolu prevádzky, hodnotenie mechanizmu, plánovanie údržby a diagnostiku abnormálnych{0}}udalostí.

Monitor sa používa vo vysielacích rozvodniach a iných kritických spínacích staniciach.

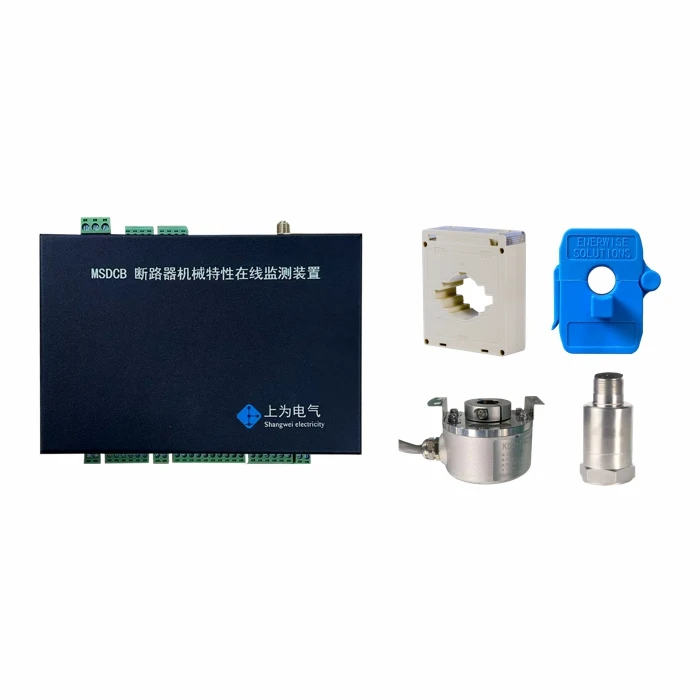

Komponenty

Časť	Funkcia
Monitorovacia jednotka	Synchronizuje akvizíciu, detekciu udalostí, ukladanie a analýzu.
Cievka a motor-snímače prúdu	Zachyťte elektrické prevádzkové podpisy.
Stavové a cestovné vstupy	Zaznamenajte polohu kontaktu a voliteľný pohyb mechanizmu.
Senzor vibrácií	Zachytáva podpis mechanického nárazu prevádzky.
